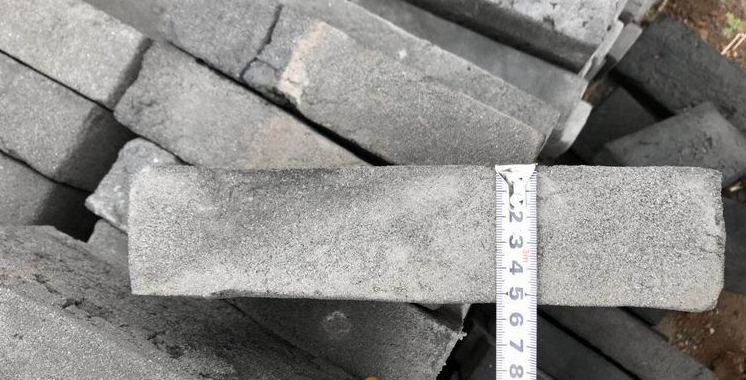

仿古磚在焙燒過程中呈現(xiàn)的裂紋要進行具體分析。燒結青磚瓦的坯體在焙燒期間容易發(fā)生開裂或網狀裂紋，還有一種很細的裂紋即發(fā)絲裂紋。

(1)、開裂或網狀裂紋。其原因主要是人窯坯體不干，坯體強度低，預熱帶升溫過急，坯體內外溫差大，坯體內外部水分蒸騰速度差太大，破壞了坯體結構，呈現(xiàn)裂紋，俗稱“迸裂”。網狀裂紋還與坯體在人窯前的吸附回潮有關，坯體一旦吸水回潮，當預熱升溫過快時，往往會呈現(xiàn)網狀裂紋。消除辦法：適當延長預熱時刻、合理用閘，特別是遠闌。為隧道窯時，要避免進車端窯內溫度過高;此外，要嚴格操控坯體入窯前的殘留含水率在6%以下，避免人窯前坯體回潮，操控人窯坯體的含水率對避免開裂或網狀裂紋是極其重要的。

(2)、發(fā)絲裂紋。發(fā)絲裂紋主要是在冷卻過程中急冷造成的。消除的辦法就是適當延長保溫時刻，放緩冷卻的速度，特別是石英含量高的坯體，應特別注意在石英晶型改變溫度時的冷卻速度。
